近年來,以CRISPR/Cas為代表的基因編輯帶來了生物技術革命性的進步,分別在2015和2017年兩次被Science評為年度突破性科學進展之首,獲評Nature近10年最具影響力的五大科學事件之首和2020年諾貝爾化學獎。短短幾年時間,CRISPR技術成為科研界的熱門內容,被稱為下一代分子診斷技術!
CRISPR/Cas系統介紹:
1987年,CRISPR 位點在細菌基因組中被發現,2002年CRISPR相關蛋白被發現,隨后證實CRISPR-Cas系統是一種RNA引導的適應性免疫系統,可以抵御病毒、質粒等入侵遺傳元素,其免疫過程大致可以分為三個階段:適應、表達和干擾。
(1)適應階段Cas蛋白識別并捕獲外來核酸片段,獲取新間隔序列,并整合插入自身CRISPR陣列,形成免疫記憶。
(2)表達階段當外來核酸再次入侵時,從CRISPR陣列中相對應的間隔序列,轉錄出CRISPRRNA(crRNA)前體并加工獲得小的、成熟的crRNA,其中包含一個保守的重復序列和一個間隔序列,crRNA進一步與一個或多個Cas蛋白相互作用,形成RN(ribonucleoprotein)復合體。
(3)干擾階段Cas-crRNA復合體識別外來核酸,通過crRNA靶向目標核酸區域,介導Cas蛋白特異性地破壞入侵核酸。
CRISPR/Cas可分為二大類群:第1類以多個Cas組成的效應復合體行使功能為特征,包括Ⅰ、Ⅲ和Ⅳ型;第2類則只需單個多結構域的Cas,包括Ⅱ(Cas9)、Ⅴ(Cas12)和Ⅵ(Cas13)型。第2類系統簡單、高效、操作方便,是目前主要的基因編輯系統,其中最具代表性的是Cas9。

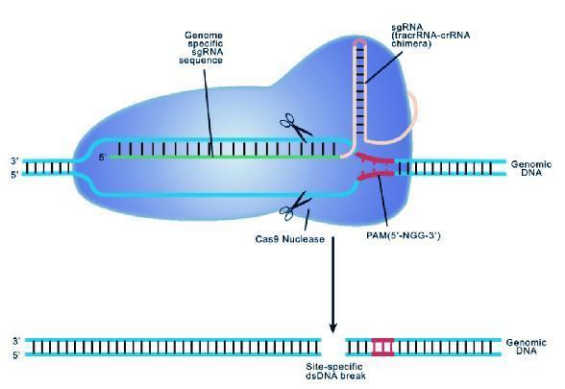

Cas9編輯基因原理
相比Cas9,Cas12a和Cas13a僅需crRNA 即可實現特異性靶位點切割,這表明其系統更為簡潔,具有成為精度更高、安全性更好的新一代基因編輯工具的潛力。
基于Cas12a的分子檢測系統:
廣泛應用于核酸檢測的三種Cas12a蛋白包括LbCas12a、AsCas12a和FnCas12a,其中LbCas12a的反式切割活性最強。2017年Jennifer Doudna團隊開發了DETECTR(DNA endonuclease-targeted CRISPR trans reporter)檢測技術,利用LbCas12a(Lachnospiraceae bacterium ND2006)與crRNA復合物,并在crRNA引導下利用RuvC結構域切割PAM(TTTN)序列下游18~25nt的靶DNA,在識別并切割靶標dsDNA的同時,激發Cas12a的反式切割活性,切割反應體系中的ssDNA報告分子。ssDNA報告分子標記有熒光基團和猝滅基團,一旦切割,熒光基團和猝滅基團被分離,就會產生穩定而強烈的熒光信號,熒光信號的強度可以指示檢 測樣本中靶標的量。此外,DETECTR還與重組酶聚合酶等溫?cái)U(kuò)增技術結合(recombinase polymerase amplification,RPA),不僅提高了檢測分析的靈敏度(amol/L水平),而且避免了對復雜、昂貴設備的需求。該技術現已成功應用于人乳頭狀瘤病毒(human papilloma virus,HPV)和SARS-CoV-2的檢測。

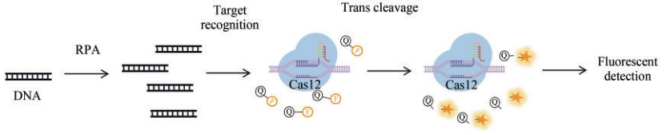

DETECTR檢測方法原理圖
2018年王金、趙國屏團隊建立了HOLMES(one-hour lowcost multipurpose highly efficient system)檢測技術,聯合LbCas12a與PCR擴增,可以在1 h內完成對偽狂犬病毒(pseudorabies virus,PRV)和日本腦炎病毒(Japanese encephalitis virus,JEV)的檢測,靈敏度可以達到1~10 amol/L,此外還可以準確區分病毒基因型以及人類的單核苷酸多態性 。但是,該技術聯合PCR擴增提高穩定性的同時也增加了檢測時間和設備依賴性。
基于Cas12b的分子檢測系統:
來源于嗜熱菌的Cas12b含有單個RuvC結構域,脫靶效應低且同樣具有反式切割活性。CRISPRCas12b是雙RNA引導的DNA核酸內切酶系統,可以識別和切割靶向dsDNA或ssDNA,也可以非特異性切割ssDNA。當靶向dsDNA時,Cas12b依靠PAM序列(TTC或TAC)完成順式切割。當靶向ssDNA時,Cas12b可不依賴PAM序列實現切割,而且切割活性高于dsDNA。
根據這些特性,王金、趙國屏團隊建立了升級版的HOLMESv2,將AacCas12b(Alicyclobacillus acidoterrestris)蛋白與環介導等溫?cái)U(kuò)增(loopmediated isothermal amplification,LAMP)結合,只有含有5?-TTC-3?的dsDNA或切割后具有的5?-TAC-3?的DNA序列才能激活A(yù)acCas12b反式切割活性,該技術實現了DNA、RNA特異性檢測以及區分SNP和定量DNA甲基化。

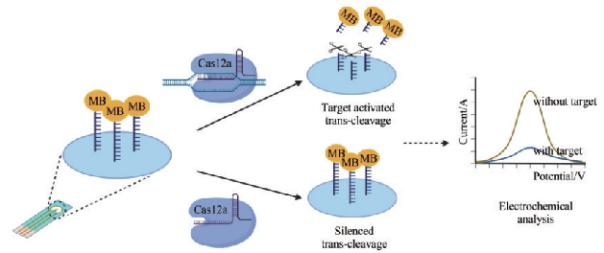

2019年,Dai等開發了基于CRISPR-Cas12a的E-CRISPR檢測技術,通過CRISPR-Cas系統來影響電信號輸出,利用Cas12a的反式切割活性獲得高傳導信號。該檢測技術將修飾有3′-亞甲基藍(3′-MB)標簽的ssDNA報告分子固定于金電極上,在靶DNA存在的情況下,Cas12a-crRNA反式切割MB-ssDNA分子,亞甲基藍標簽的分離,會使電化學信號降低。在沒有靶標DNA存在時,Cas12a的反式切割活性保持沉默,ssDNA分子保留在電極表面,從而導致亞甲基藍的高電化學電流。
SHERLOCK檢測方法原理
2020年,Ding等開發了AIOD CRISPR(all-in-one dual CRISPR-Cas12a)檢測技術,將RPA擴增和CRISPR檢測的所有反應組分混合,在引入兩個crRNA的同時,添加高濃度ssDNA報告分子,一步即可完成對SARS-CoV-2和HIV-1的檢測。
基于Cas13的分子檢測系統:
Cas13是RNA引導和RNA靶向的核酸酶,具有兩個HEPN結構域,特異性作用于RNA靶標。2017年,張峰團隊開發了SHERLOCK(specific high-sensitivity enzymatic reporter unlocking)核酸檢測技術。該技術與DETECTR原理相同,但依賴于LwaCas13a(Leptotirichia wadei)核酸酶的活性,識別和切割靶標RNA的同時,反式切割ssDNA報告分子產生熒光信號。

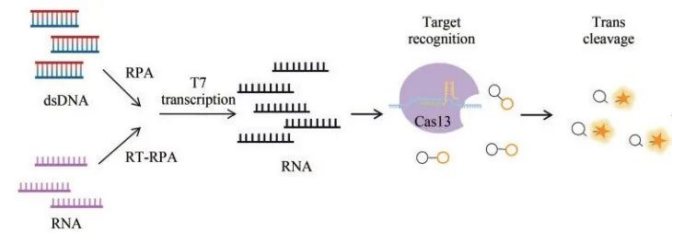

SHERLOCK檢測方法原理
為了解決定量的問題,該團隊開發了SHERLOCKv2,將4種類型的Cas蛋白(LwaCas13a、PsmCas13b、CcaCas13b和AsCas12a)組合使用,切割用不同的熒光基團標記的報告分子,在FAM、Cy5、HEX和TEX通道中進行檢測,實現了定量同時檢測4種核酸序列。SHERLOCKv2也被應用于側向流動分析,通過金納米顆粒標記的抗FAM抗體,在試紙條上檢測被切割的報告分子,產生視覺比色信號。

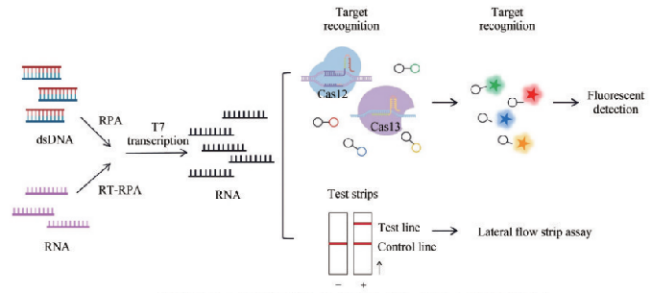

SHERLOCKv2 檢測結果讀取方式
2020年,ACKERMAN等聯合CRISPR診斷和微流控技術開發了CARMEN(combinatorial arrayed reactions for multiplexed evaluation of nucleic acids)檢測平臺,該技術可以同時檢測8個樣本,169種人類相關病毒。但由于芯片定制成本高和檢驗操作流程復制,很難應用于臨床。該團隊在CARMENv.1的基礎上開發了mCARMEN(microfluidic combinatorial arrayed reactions for multiplexed evaluation of nucleic acids),將CRISPR診斷、微陣列技術與簡化的臨床工作流程相結合,開發的mCARMEN呼吸道病毒檢測面板,可同時檢測21種呼吸道病毒,包括SARS-CoV-2及其他冠狀病毒、流感病毒等。

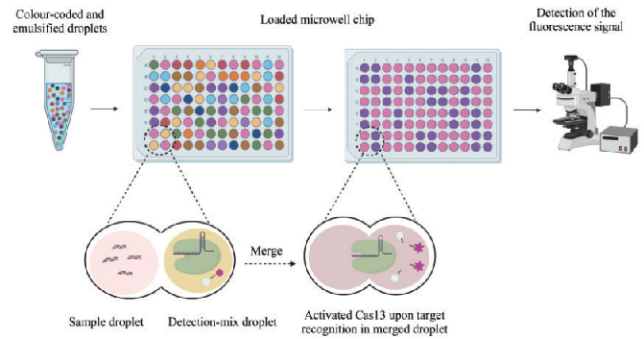

CARMEN-Cas13檢測方法原理
Arizti-Sanz團隊將擴增與CRISPR-Cas13系統檢測整合為一步診斷平臺SHIN(streamlined highlight of infection to navigate pandemic),通過添加RNase H提高核酸檢測靈敏度,并采用管內熒光和配套的智能手機應用程序,實現了SARS-CoV-2有效的核酸檢測。SHINE診斷平臺最大限度地減少了對設備的要求,也減少了結果讀數偏差。
基于Cas14的分子檢測系統:
除了Cas12和Cas13系統外,結構緊湊的Cas14蛋白也具有類似的反式切割活性。Cas14是一種靶向ssDNA的CRISPR內切酶,與CRISPRCas12相比,Cas14識別和切割目標核酸序列不受PAM序列的限制,而且對crRNA與靶標模板之間的核苷酸錯配的容忍性更低,內部序列對核苷酸錯配更敏感,這一特性使Cas14能夠?qū)崿F(xiàn)高保真的區分SNP?;诖颂匦越⒌腃as14a-DETECTR檢測平臺,已應用于人類HERC2基因SNP分型。

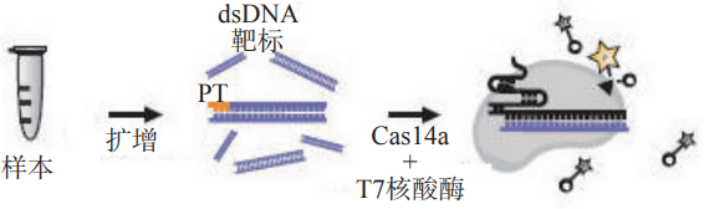

CRISPR/Cas14a分子檢測示意圖
CRISPR/Cas技術優勢:
發展至目前,基于CRISPR的核酸檢測技術具有以下優點:
(1)高特異性,可實現單核苷酸點突變檢測;
(2)高靈敏性,可實現單拷貝核酸檢測;
(3)快速性,整個檢測在0.5–1.0h內完成;
(4)簡便性,不需專業設備及人員,可現場完成;
(5)試劑耐受冷凍干燥,便于儲存和攜帶;
(6)易開發性,可快速開發出新核酸檢測試劑盒等。
隨著進一步的改進和優化,其更具通用性,CRISPR核酸檢測技術將成為POCT的最優選。

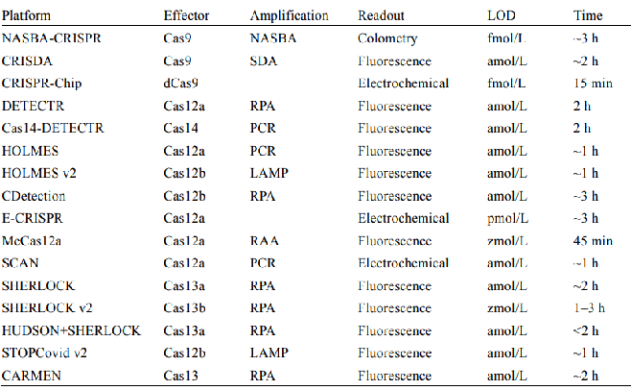

已報道的多種基于 CRISPR 的分子檢測技術比較
CRISPR/Cas未來方向
第一,是新的Cas蛋白的開發及突變體的篩選鑒定。例如后來發現的Cas14蛋白,不同于Cas12和Cas13,其擅長識別單鏈DNA,豐富了CRISPR工具箱。而具有不同切割特性的Cas蛋白的篩選鑒定為提高檢測通量及降低“脫靶效應”提供了方法。
第二,是將CRISPR/Cas其和其他的技術平臺結合起來,開發新穎實用的生物傳感策略。比如將Cas9蛋白固定于石墨烯場效應晶體管,以及將Cas系統的報告探針固定于電極上,從而實現不需要使用信號擴增的電化學生物傳感器的構建。使用水凝膠作為其響應原件實現多樣化的信號輸出。與微流體技術結合開發出的CARMAN技術,可以對數十個樣本,上百種病毒進行快速檢測,為解決通量低的問題提供了方法等。
